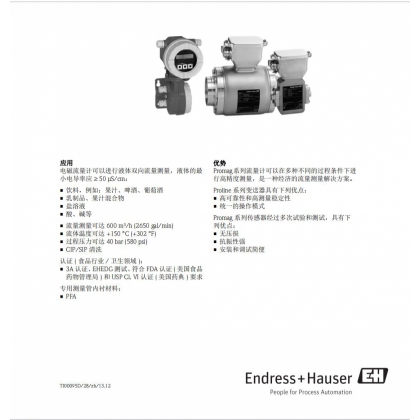

电磁流量计可以进行液体双向流量测量，液体的最
小电导率应 ≥ 50 μS/cm：
• 饮料，例如：果汁、啤酒、葡萄酒
• 乳制品、果汁混合物
• 盐溶液
• 酸、碱等
• 流量测量可达 600 m³/h (2650 gal/min)
• 流体温度可达 +150 °C (+302 °F)
• 过程压力可达 40 bar (580 psi)
• CIP/SIP 清洗
认证 ( 食品行业 / 卫生领域 )：
• 3A 认证、EHEDG 测试、符合 FDA 认证 ( 美国食品
药物管理局 ) 和 USP Cl. VI 认证 ( 美国药典 ) 要求
专用测量管内衬材料：
• PFA
优势
Promag系列流量计可以在多种不同的过程条件下进
行高精度测量，是一种经济的流量测量解决方案。
Proline 系列变送器具有下列优点：
• 高可靠性和高测量稳定性
• 统一的操作模式
Promag 系列传感器经过多次试验和测试，具有下
列优点：
• 无压损
• 抗振性强
• 安装和调试简便
根据法拉第电磁感应定律，导体在磁场中运动时，会产生感应电压。
在电磁测量原理中，流动的介质相当于运动的导体。
感应电压与介质流速成比例关系。两个测量电极检测感应电压，并将其传输至信号放大器。基于
管道横截面积，计算出介质的体积流量。极性交替变换的开关直流电产生直流 (DC) 磁场。
A0003191
Ue = B · L · v
Q = A · v
Ue 感应电压
B 磁感应强度 ( 磁场强度 )
L 电极间距
v 流速
Q 体积流量
A 管道横截面积
I 电流强度
测量系统 测量系统包括一台变送器和一个传感器。
两种结构类型供用户选择：
• 一体式结构：变送器和传感器组成一个整体机械单元
• 分体式结构：变送器和传感器均为单独的机械单元，需分体安装
变送器：
• Promag 10 ( 按键操作，两行背光显示 )
传感器：
• Promag H (DN 2...150 (1/12...6"))
Ue
I
I
B
L
V
Proline Promag 10H
4 Endress+Hauser
输入
测量变量 流速 ( 与感应电压成比例 )
测量范围 液体测量时的测量范围
满足指定测量精度时，典型值为 v = 0.01...10 m/s (0.03...33 ft/s)
量程比 大于 1000 : 1
流量特征参数 ( 公制 (SI) 单位 )
标称口径 推荐流速 工厂设置
[mm] [inch]
最小 / 最大满量程值
(v ~ 0.3 或 10 m/s)
满量程值、电流输出
(v ~ 2.5 m/s)
脉冲当量
(~ 2 个脉冲 / s)
小流量切除
(v ~ 0.04 m/s)
2 1/12" 0.06...1.8 dm3/min 0.5 dm3/min 0.005 dm3 0.01 dm3/min
4 1/8" 0.25...7 dm3
/min 2 dm3
/min 0.025 dm3 0.05 dm3
/min
8 3/8" 1...30 dm3
/min 8 dm3/min 0.1 dm3 0.1 dm3
/min
15 ½" 4...100 dm3
/min 25 dm3/min 0.2 dm3 0.5 dm3
/min
25 1" 9...300 dm3
/min 75 dm3/min 0.5 dm3 1 dm3
/min
40 1½" 25...700 dm3
/min 200 dm3/min 1.5 dm3 3 dm3
/min
50 2" 35...1100 dm3
/min 300 dm3/min 2.5 dm3 5 dm3
/min
65 – 60...2000 dm3/min 500 dm3/min 5 dm3 8 dm3/min
80 3" 90...3000 dm3
/min 750 dm3/min 5 dm3 12 dm3
/min
100 4" 145...4700 dm3
/min 1200 dm3/min 10 dm3 20 dm3
/min
125 5" 220...7500 dm3/min 1850 dm3/min 15 dm3 30 dm3/min
150 6" 20...600 m3/h 150 m3
/h 0.03 m3 2.5 m3/h
流量特征参数 ( 英制 (US) 单位 )
标称口径 推荐流速 工厂设置
[inch] [mm]
最小 / 最大满量程值
(v ~ 0.3 或 10 m/s)
满量程值、电流输出
(v ~ 2.5 m/s)
脉冲当量
(~ 2 个脉冲 / s)
小流量切除
(v ~ 0.04 m/s)
1/12" 2 0.015...0.5 gal/min 0.1 gal/min 0.001 gal 0.002 gal/min
1/8" 4 0.07...2 gal/min 0.5 gal/min 0.005 gal 0.008 gal/min
3/8" 8 0.25...8 gal/min 2 gal/min 0.02 gal 0.025 gal/min
½" 15 1.0...27 gal/min 6 gal/min 0.05 gal 0.10 gal/min
1" 25 2.5...80 gal/min 18 gal/min 0.2 gal 0.25 gal/min
1½" 40 7...190 gal/min 50 gal/min 0.5 gal 0.75 gal/min
2" 50 10...300 gal/min 75 gal/min 0.5 gal 1.25 gal/min
3" 80 24...800 gal/min 200 gal/min 2 gal 2.5 gal/min
4" 100 40...1250 gal/min 300 gal/min 2 gal 4 gal/min
5" 125 60...1950 gal/min 450 gal/min 5 gal 7 gal/min
6" 150 90...2650 gal/min 600 gal/min 5 gal 12 gal/min
