一、应用背景
2021年政府工作报告中指出，扎实做好碳达峰、碳中和各项工作，制定2030年前碳排放达峰行动方案，优化产业结构和能源结构，特别是近期煤炭价格上涨导致蒸汽价格大幅上涨，节能减排显得更加重要，为此某数码影像材料制造集团制定了详细的碳中和线路和目标。
某数码影像材料制造集团生产目前主要消耗蒸汽和电能源，蒸汽用能情况较为复杂，需要用5公里的蒸汽管线将较远区域某热电厂的蒸汽接入厂内，每周专人巡查一次管线，部分蒸汽管线位置特别偏僻，不易出入。为了监控蒸汽流量，防止跑冒滴漏，杜绝因管道老旧而引发的异常事故，集团需要加装一套蒸汽流量远程抄表系统。由于数码影像材料制造集团和热电厂之间隔着好几个大型楼盘，一个火车站，还有在建新楼盘，塔吊林立，无线信号繁杂，因此需要采用无线信号强大，传输距离远，抗干扰性强的方案。
线模块
二、产品介绍
达泰1系无线模拟量传输装置-DTD110FY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点无线传输功能。无线装置无需编程，运用全数字无线加密传输方式保证数据可靠性，有效传输距离50KM，后期无运行费用，配置防雨机箱，防护等级IP45。
DTD110FY通过无线方式传输工业现场的模拟量信号，采集工业现场标准4~20mA电流信号并通过无线方式传送，可以接入显示仪表、PLC或DCS等设备。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。（野外使用，可采用太阳能供电方式）
主要应用场合与行业：产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过8年以上。工业级远距离无线传输装置可以实现的功能有：实时监测山上水池液位的变化；厂区消防系统管道流量压力数据无线采集；污水/废水处理无线应用；煤焦化除尘系统废气粉尘数据无线采集；锅炉流量温度、低压管网蒸汽流量监测、余热发电系统数据远程监测等。
三、产品选型
达泰1系工业级模拟量信号无线传输装置-DTD110FY

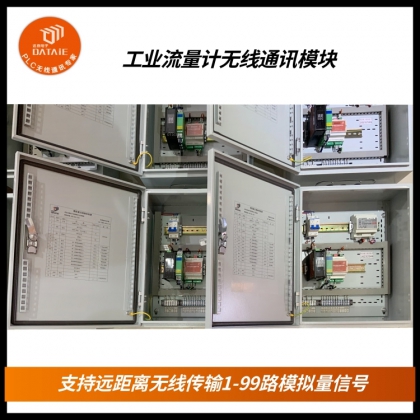

无线IO，点对点模拟量信号无线传输器,无线数据传输,模拟量信号无线采集,无线4-20mA,无线模拟量收发模块，plc无线通信模块，远距离无线模块
四、无线解决方案
达泰无线通讯技术人员对数码影像材料制造集团厂区的无线技改分为两个阶段，一阶段是在集团与热电厂之间搭建了一套蒸汽流量无线远程抄表系统，传输距离5km；二阶段是在集团本厂搭建了蒸汽总管流量计累计数据无线远传系统，传输距离1.5KM。
无线通讯方案示意图 ▼
【一阶段无线技改】
达泰无线通讯技术人员应数码影像材料制造集团的要求，在集团与热电厂之间利用达泰无线模拟量传输装置——DTD110FUY搭建了一套蒸汽流量无线远程抄表系统。将位于热电厂内的蒸汽流量计瞬时流量信号发送至集团动力车间调度室的无纸记录仪上。
该套系统正式投入使用不到一个月时间，便为用户预警了一次蒸汽瞬时流量异常。动力车间调度人员发现热电厂的蒸汽瞬时流量数据突然异常升高4吨每小时，迅速出动人员进行巡检，发现某处井下蒸汽管道破损，大量蒸汽外泄，并及时进行了处置，从而避免蒸汽损失，预计为工厂减少20多万元损失。
【二阶段无线技改】
经过一阶段无线远传抄表系统地成功技改，考虑到实际蒸汽流量用量常常与抄送的数值相差较大。数码影像材料制造集团集团决定增加一套蒸汽总管流量计累计数据无线远传系统，以便于实时比对输出的蒸汽数量与接收到的实际数量，更及时、准确的发现问题。
本次技改依旧使用达泰无线模拟量传输装置——DTD110FUY来完成用户需求。将厂区蒸汽流量实际使用的累计数据发送至动力车间调度室，然后接入无纸记录仪，即可实现这一套无线远传系统的搭建。
调试完毕后，调度室工作人员发现蒸汽流量平均数据出入较大，后期通过计量技术人员对蒸汽流量计的差压变送器、热电偶、压力变送器等配套设备进行了校准。
随后，通过追溯两套无线远传系统汇总后的蒸汽流量数据记录，发现解决蒸汽流量计数据差异问题后，节约约450万元，每年还能减少蒸汽能源支出约900万元。
五、无线方案的好处
1. 安装简单，无需编程，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
2. 无运行费用，无需插卡：后期在使用过程中，不产生无线设备运营费用。
3. 数据传输可靠，全数字无线加密传输，抗干扰性强：此套无线远传抄表系统在间隔着好几个大型楼盘，一个火车站，塔吊林立，无线信号繁杂的情况下，依旧可稳定传输5公里。
4. 后期便于扩展：自组网无线通讯，可随时增减从站数量。
5. 完备的售后服务：具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。
