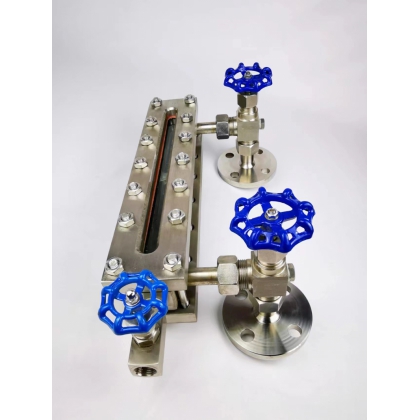

玻璃板液位计简介:
玻璃板液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观,耐用等优点,但容器中的介质是与钢、钢纸及石墨压环不起腐蚀作用的。TYCO玻璃板液位计生产的适用于直接指示塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中剩余液体时用。根据连通器原理,通过透明玻璃直接显示容器内液位实际高度。
高压玻璃板液位计 液位仪表厂家 新闻
玻璃板液位计主要技术指标
测量范围(安装中心聚L):500、800、1100、1400、1700……mm。
工作压力:4.0MPa
工作温度:≤200℃
安装形式:法兰安装 PN4.0 DN20.HGJ-47-91
螺纹安装 外螺纹G3/4"(或 M27×1.5)
材质:碳钢、不锈钢
伴热蒸汽压力:0.6MPa
蒸汽夹套接头:G1/2"外螺纹
钢球自封压力:0.2MPa
高压玻璃板液位计 液位仪表厂家 新闻
玻璃板液位计调试时正确的打开阀门分为以下几个步骤:
1、首先将顶部阀门开启到阀杆行程的1/4到1/2处,也就是旋转手轮1圈至2圈左右。
2、再将底部阀门开启到阀杆行程的1/4到1/2处,同样是旋转手轮1圈至2圈左右。
3、等玻璃板液位计表体内的液体上升到和容器内的液位相同位置时将顶部阀门完全开启。
4、然后再将底部阀门完全开启。如果阀门开得太快会出现安全球堵住过液孔的情况,出现这种情况时需要将阀门关闭至阀杆行程的1/2处,然后等液位继续上升,直到液位停止上升后再将阀门全部打开。
玻璃板液位计的设计
玻璃板液位计设计结构简单,使用方便,可以直观的获得液位数据,读数清晰。玻璃板液位计维护简单,维护成本低,玻璃板液位计使用寿命长,经久耐用,是工业生产中不可缺少的液位计。
