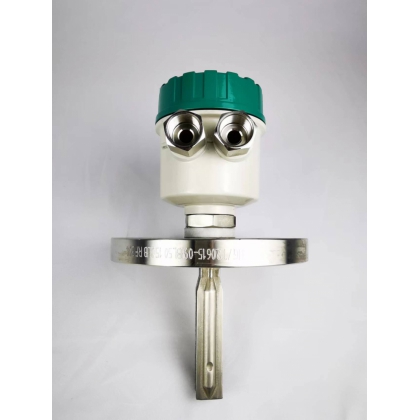

音叉液位开关简介
音叉液位开关是一种采用音叉原理设计的液点液位开关工具，其开关的工作原理是通过压电晶体的谐振来引起其振动的。当受到物料阻尼作用时，振幅降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。可以对料罐的高低位进行监测和控制，适用多种液体、粉末、颗粒状固体。它是在传感器的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。
天津 分体型音叉物位开关 物位开关供应商 新闻
音叉液位开关参数：
型号：TYCO-76
传感器形式：一体型，分体型
测量介质：液体，固体
插入长度：0-5m
报警误差：±5mm
工作压力：-0.1-4MPa
介质温度：≤150℃
接液材质：PTFE/304/316L
电源：24VDC/220VAC
输出：DPDT开关量输出
天津 分体型音叉物位开关 物位开关供应商 新闻
音叉液位开关的原理
音叉液位开关是采用压电器件实现叉体的振动驱动与检测的。在压电陶瓷的驱动下，音叉叉体以一定机械谐振频率振动。当与被测液体发生接触，叉体的谐振频率便会明显降低，振动频率的变化，直接反应在压电检测器件的输出信号上，再由检测电路对该振动频率的变化进行判别并输出一个开关信号。
音叉液位开关的安装方法：
一般来说，音叉液位开关安装方便，可以按照用户所需安装在被测容器的任何位置上，既可水平安装，也可垂直安装或倾斜安装。但为了确保仪表的工作正常，如被测液体较为粘稠时，为避免挂料现象的出现，应将仪表垂直或者倾斜安装。
但无论采取何种方式安装，一定要避免将音叉液位开关安装在液体的进出口处，同时确保液位开关的音叉面与介质的运动方向保持平行，以避免音叉受损或误报警。
天津 分体型音叉物位开关 物位开关供应商 新闻
音叉液位开关使用注意事项：
1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
2、振动强的场合，可用绳索吊装叉头。
3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。
5、使用前先检查仪表的工作和延时，无误时方能投入运行。
6、仪表要定期检查，清除叉体上的沉积物。
7、接地线要与容器壁或大地良好接触，接地电阻<2Ω。
音叉液位开关主要特点
适应性强——被测物料不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、中等粘度、高温、高压等恶劣条件对检测也无影响。
免于维护——由于音叉液位开关的检测过程由电子电路完成，无活动部件，。
不需调校——由于音叉液位开关的检测不受被测介质电参数及密度的影响，所以测量液体都不需现场调校。
