视觉传感器:一种传感器
视觉传感器具有多种特性,这些特性使其特别适用于工厂自动化应用。不同于相机内的数字传感器,机器视觉传感器是一种机器视觉系统,经过专门设计,用于在非结构化环境中执行简单的存在/缺失检测,并提供通过/未通过结果。视觉传感器将相机的图像采集功能与计算机的处理能力相结合,能够对所制造的元件或产品的位置、质量和完整性作出决策。视觉传感器包含一个软件工具库,可执行不同类型的检测,甚至可以通过所采集的单一图像执行多种类型的检测,并提供多个通过/未通过结果。很重要的一点是,不同于其他类型的传感器,视觉传感器可以处理每个目标的多个检测点。视觉传感器还可以通过图案、特征和颜色来检测它们的目标。它们可以在非常广泛的感兴趣区域内检测特定的元件,并且可以在元件沿着生产线移动时以动态方式对元件进行检测。

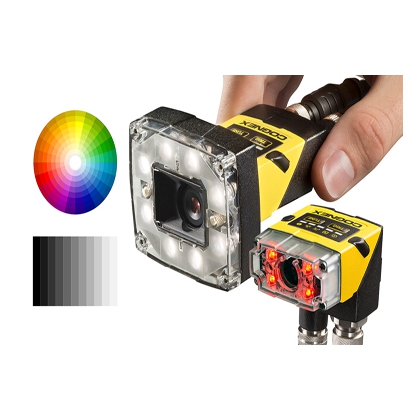

In-Sight2000视觉传感器功能特征
视觉传感器不仅具备In-Sight视觉系统较强的功能,还拥有工业传感器的简易性和经济实惠性的优势。这些视觉传感器在价值、易用性及灵活性方面都竖立了新的标准,可适用几乎任何生产线环境,是防错应用程序的理想选择。主要功能特征包括:
·功能较强的In-Sight视觉工具
·通过EasyBuilder易于设置
·现场可换型照明和光学件配置
·模块化的主体设计
应用
In-Sight2000系列视觉传感器可为多种行业的各种应用提供简单的通过/未通过结果,包括电子、汽车、消费品、健康和医药。强大的视觉工具可为各种形状和尺寸的部件提供稳定的检测结果。
电子- 橡胶垫片
边线工具:进行自动装配之前,确认已将一个橡胶垫圈装到注塑零件上。
电子 - 集成电路
像素计数工具:使用基准标记验证集成电路以正确方向焊到PCB上。
电子 - 恒温器
图案工具:检查恒温器上的刻度以确认它在正确的位置,从而保证安装正确。
汽车 - 燃料过滤器
亮度工具:进行最终包装之前,检查燃料过滤器总成上是否在正确位置安装了O型圈。
汽车 - 轮毂轴承
彩色像素计数工具:轮毂轴承进入下一步装配前检查是否有质量控制(QC)标记。没有QC标记表示轮毂轴承还没有经过检测。
汽车 - 燃料杯密封圈
像素计数工具:检查燃料杯密封圈以确认已冲压出了所有的13个孔。缺少一个孔会导致零件故障。
食品和饮料 - 瓶子
边线工具:当一个瓶子在传感器前经过时,在包装产品前可对装填水平和盖子装配进行验证。
食品和饮料 - 包装
彩色像素计数工具:另外,也可以使用彩色像素计数工具验证正确的水果零食口味是否存在,从而确保正确的包装顺序。
消费品- 订书钉
图案工具:此例中使用图案计数工具检查纸箱并验证已添加正确数量的书钉条。
消费品- 灯泡
像素计数工具:检查一个包装中是否存在所有4个灯泡且确保没有破损的灯泡。
消费品- 乳液
亮度工具:将乳液瓶装到纸盒之前,检查以确认泵分装机是否在锁定位置。
消费品 - 洗发水
彩色像素计数工具:检查洗发水瓶以确认盖子和瓶子颜色均一致。
医药 - 胶囊
亮度工具:检查吸塑包装并确保密封后没有胶囊缺失。
