YCLM-4000重型数控切割机

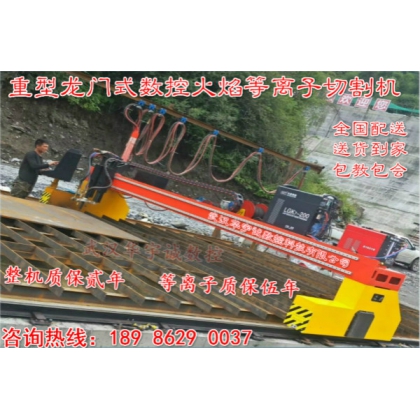

YCLM-4000型切割机外形如图所示。该型切割机为龙门式结构，横向跨度有3m、4m、5m、6m、8m等多种规格，均采用工控机控制系统，双边伺服驱动，运行稳定，配置好，工作效率高，可用于各种碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配置多把割炬，或配置成异型切割和抽条切割两用切割方式，另可选配电容或等离子自动调高系统。

主要技术指标

导轨间距 4000mm 有效切割宽度 3200mm

导轨长度 8000mm 有效切割长度 6400mm

火焰割炬 1组火焰切割厚度 6-200mm

等离子割炬 1组等离子切割厚度视等离子电源而定

移动精度 0.01mm/步整机运行速度 0-3500mm/min

驱动方式双边驱动自动调高行程 0-170mm

产品特点

1. 横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；

2. 纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨(43kg/m)是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用德国进口减速器，可以非常完美的保证运动的精度和平衡度；

3. 纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；

4. 驱动系统为进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；

5. 升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；

6. 简单易用的自动编程系统,使数控编程轻松；

7. 数控系统采用自主研发控制系统，具有优良的稳定性和抗干扰能力。

主要技术指标

1. 切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件；

2. 切割精度：国家标准JB/T10045.3-99；

3. 切割宽度：4m、5m、6m等多种规格可选；

4. 轨道长度：标配8米，还可根据用户要求定制加长；

5. 驱动方式：双边驱动；

6. 割炬配置：标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；

7. 切割厚度：火焰最大可切割200mm，等离子切割厚度视所选电源大小而定；

8. 点火调高：自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；

9. 数控系统：上海交大F2500B系列数控系统，采用工业级ARM处理器和DSP专用电机控制芯片，适用于氧燃气和等离子切割加工行业。该控制系统轻巧便携，操作简单，容易上手，全部操作具有菜单或图形提示，全部按键开关人性化设计，舒适便捷；USB接口前置，方便导入或导出文件；包含中文、英语、俄语、法语、日语等多种语言版本，适用面更广。可根据用户要求选用进口型有美国海宝系统,FastCNC 数控系统。

10. 数控编程：基于AutoCAD的全自动图形化编程软件；

11. 切割气体：氧气+乙炔或丙烷；

上洚交大F2500B切割机数控系统

切割样品：

客户使用现场
