拼焊矫一体机是对H型钢进行拼装、焊接、矫正的设备，将原来的组立机、龙门焊、翼缘矫正机组合在一起的设备。
8015号带边翼板宽800，腹板高1500mm，拼焊矫适用于H型钢截面
8015拼焊矫一体机总功率123kw，外形30米*6.5米*4米，焊接工艺有单弧单丝、双弧双丝、单弧双丝。
拼焊矫一体机设备优势：比传统工艺节省5个人工，减少占地面积，减少部分租金，工艺先进，人均产能高，效率高，对称施焊，变形量小，精度高。

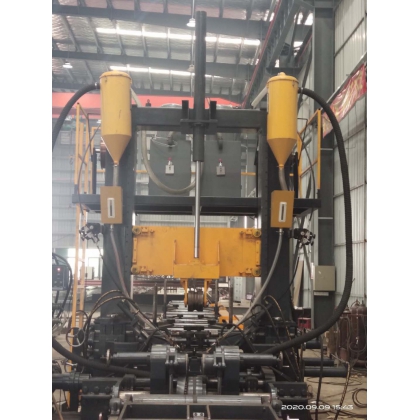

拼焊矫一体机
拼焊矫一体机是对H型钢进行拼装、焊接、矫正的设备。采用参数化人机界面,可方便地设置加工规格及各项工艺参数的设定；
1、显著提高了生产效率
2、2、提高了单位平方产出
3、 3、对称施焊，变形量小
4、 4、总线控制，参数可调，生产数据共享。
H型钢拼焊矫一体机
名称
参数
适用于H型钢截
翼板宽度
200-800mm
翼板厚度
6-60mm
腹板高度
200-1800
腹板厚度
6-50mm
型钢长度
2000-12000mm
焊接形式
双丝平角焊
焊接速度
400-1500mm（可调）
数控拼焊矫主要有以下部件组成：
1前端预定位装置
2主机部分（a主机主要由组立拼装部分（主传动辊动力部件、上门架下压装置、腹板夹紧装置、翼板夹紧装置、液压对齐装置等组成）；b焊接部分（双丝焊枪上下左右调节机构、焊枪倾斜跟踪机构、焊枪装夹机构、焊剂自动回收输送一体机、双丝双弧埋弧焊机等组成）；c翼缘矫正部分（矫正副传动托轮机构、翼板左右夹紧机构、）），
3输出滚道，
4数控电器控制部分，
5液压系统等组成。
