H型钢数控拼焊矫-钢结构自动组立矫正一体机
拼焊矫一体机是对H型钢进行拼装、焊接、矫正的设备。采用参数化人机界面,可方便地设置加工规格及各项工艺参数的设定;
1、显著提高了生产效率
2、2、提高了单位平方产出
3、 3、对称施焊,变形量小
4、 4、总线控制,参数可调,生产数据共享。

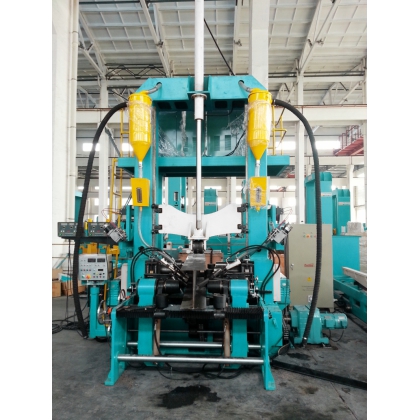

H型钢拼焊矫一体机
名称
参数
适用于H型钢截面
?
翼板宽度
200-800mm
翼板厚度
6-60mm
腹板高度
200-1800
腹板厚度
6-50mm
型钢长度
2000-12000mm
焊接形式
双丝平角焊
焊接速度
400-1500mm(可调)
数控拼焊矫主要有以下部件组成:
1前端预定位装置
2主机部分(a主机主要由组立拼装部分(主传动辊动力部件、上门架下压装置、腹板夹紧装置、翼板夹紧装置、液压对齐装置等组成);b焊接部分(双丝焊枪上下左右调节机构、焊枪倾斜跟踪机构、焊枪装夹机构、焊剂自动回收输送一体机、双丝双弧埋弧焊机等组成);c翼缘矫正部分(矫正副传动托轮机构、翼板左右夹紧机构、)),
3输出滚道,
4数控电器控制部分,
5液压系统等组成。
