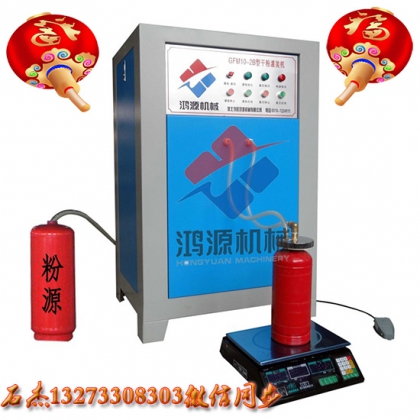

对干粉灭火器充装设备进一步说明。粉灭火器充装设备一实施例的结构示意。是干粉灭火器充装设备一实施例的在使用状态结构示意。是干粉灭火器充装设备一实施例的充干粉平台结构俯视。是干粉灭火器充装设备一实施例的充干粉平台结构仰视。是干粉灭火器充装设备二实施例的充干粉头在初始状态的示意。是干粉灭火器充装设备二实施例的充干粉头在充干粉状态的示意。中 ：1、安全箱体2、拆卸箱体3、安全门4、充干粉头5、卡口6、偏心轮7、工作手柄8、手柄9、升降螺杆10、滑杆11、 干粉管12、 脚踏阀门开关13、 充干粉平台14、 底板15、 充干粉缺口21、 手轮22、 螺母23、 螺杆24、 滑动夹板25、 定夹板26、导轨27、 橡胶板31、 插销32、 插孔61、 销轴41、 压力表42内接头43、 复位弹簧44、 阀芯45、 阀体46、 阀座47、 弹簧48、 进干粉口49、 密封圈50、 螺杆51、 阀门密封圈52、导干粉孔53、充干粉密封圈54、通干粉孔55、压力表安装口。
平面轴承具体实施方式下面根据1至6所示，对干粉灭火器充装设备实施例进行陈述：
实施例1：如1和2中， 一种手提灭火器充干粉装置，包括充干粉头4、底板和充干粉平台，充干粉头上设置有压力表。 充干粉头上接有干粉管， 干粉管上连接有脚踏阀门开关，然后与干粉瓶等的干粉源相接，安全箱体上部的板面为的充干粉平台，安全箱体开设有安全门，安全门上设有插销， 对应的安全箱体的门边上设有插孔。 安全箱体的上部为充干粉平台， 如3和4开设有充干粉缺口， 充干粉头设在充干粉缺口的一侧，充干粉缺口另外一侧焊接有卡口。 充干粉头的另一端设有推进装置，推进装置包括偏心轮和工作手柄，偏心轮用销轴销在安全箱体的上部的充干粉平台上， 工作手柄说固定在偏心轮上， 充干粉头的进干粉口接有内接头， 内接头穿过充干粉平台， 内接头连接有复位弹簧。 底板设在安全箱体内， 底板连接有升降装置。通过升降装置， 底板可以升降，升降装置包括带手柄的升降螺杆和滑杆， 底板上设有升降螺母，升降螺杆上设有平面轴承， 升降螺杆穿过安全箱体上部的板面，平面轴承位于安全箱体上部的板面上，升降螺杆下端旋在升降螺母上；滑杆左右各一根，滑杆上端固定在安全箱体上部的板面， 下端穿过底板。 滑杆的作用为底板的轨道， 升降螺杆为丝杆结构，通过手柄的转动，可以控制底板的升降。在安全箱体的另一侧设有拆卸箱体，拆卸箱体上设有灭火器拆卸装置。灭火器拆卸装置包括夹具和带手轮的螺杆， 夹具包括定夹板和滑动夹板， 定夹板和滑动夹板上设有V字口，相互对应，V字口上附有橡胶板， 拆卸箱体上部两侧设有导轨， 导轨为槽钢， 定夹板固定在拆卸箱体上部， 滑动夹板两侧位于导轨内， 拆卸箱体上设有螺母， 螺杆旋进螺母， 螺杆的末端和滑动夹板后部连接。 通过手轮转动，带动螺杆转动，滑动夹板可在导轨里移动，控制定夹板和滑动夹板的V字口距离。
如1和2中， 结合，和当要对灭火器进行充干粉时，调节底板， 进行升降， 通过手柄的转动，控制底板的高度， 适合相应的灭火器。把灭火器放在底板上，灭火器的机头一端靠在充干粉缺口处的卡口上， 关上安全门，安全门通过插销和插孔安全关闭，充干粉头对准灭火器机头的充干粉孔，转动工作手柄，偏心轮同时转动，偏心轮就会顶压在充干粉头后端部，充干粉头往充干粉缺口推进，就可以实现充干粉头往灭火器机头推进。用脚踩脚踏阀门开关， 就可以实现供干粉，操作人员通过观察充干粉头上的压力表， 来判断其充干粉是否已经完成。当压力表达到规定的干粉压值时，充干粉完成。脚离开踏阀门开关，工作手柄反转，偏心轮就会脱离充干粉头后端部，充干粉头通过复位弹簧复位， 这和现有的技术相同， 通过复位弹簧使得充干粉头复位， 充干粉头就离开灭火器机头，就可以打开安全门，把灭火器取出，充干粉完成。
实施例2：干粉灭火器充装设备的实施例与一实施例相比， 主要存在充干粉头采用带阀门的充干粉头， 可实现自动开启和关闭充干粉阀门，和1和2相比，省去了脚踩脚踏阀门开关， 其它结构相同。 采用带阀门的充干粉头，改变了现有技术用脚踏阀门来控制干粉源的开启和关闭，在脚踏阀门和充干粉头之间的干粉体， 会在操作过程中浪费。 因此采用带有阀门的充干粉头具有节约干粉体的好处。[如5和6，结合1至4带有阀门的充干粉头包括阀体和套在阀体内的阀芯， 阀芯设有中空的导干粉孔， 阀芯头部设有充干粉密封圈， 密封圈设在阀芯头部台阶处，阀芯中部设有二个凹槽，凹槽内设有密封圈， 阀芯尾部设有台阶， 并设有通干粉孔， 通干粉孔和导干粉孔相通，阀芯尾部设有内螺纹，阀体尾部设有外螺纹，阀芯尾部旋有带阀门密封圈的螺杆， 阀门密封圈顶在阀体端部，阀体后面旋有带进干粉口和压力表安装口的阀座， 阀座内设有弹簧， 顶在螺杆头部。 具体使用时， 阀座上的压力表安装口， 安装压力表， 来观察充干粉的压力，阀座上的进干粉口通过内接头直接与干粉源相接。在初始状态，如，由于弹簧的作用， 阀门密封圈顶在阀体端部， 阀门处于关闭阶段；当充干粉头对准灭火器机头，推进装置把充干粉头往灭火器机头推进，接口处顶紧，顶紧后，阀芯向后移动， 弹簧压缩，阀芯尾部设有台阶处的通干粉孔和阀座的进干粉口相通，通干粉孔和导干粉孔相通， 由于阀芯头部设有充干粉密封圈， 就可以对灭火器进行供干粉。 当供干粉完成，如5，推进装置还原，由于弹簧的作用，阀门密封圈顶在阀体端部，阀门处于关闭阶段。这种结构的充干粉头可实现阀门自动关闭，有效地节约干粉体。

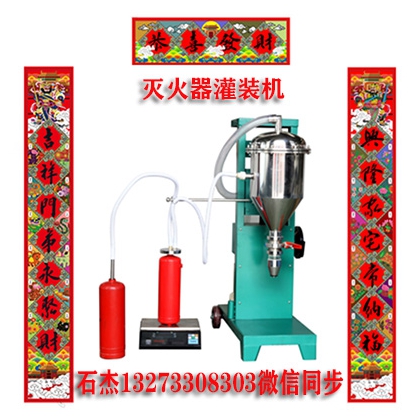

具有自动拧阀的干粉灭火器充装设备摘要灭火器灌装机新型涉及一种具有自动拧阀的干粉灭火器充装设备，包括支脚、流水线、充装柜、自动拧阀柜、干粉灭火剂桶、光电电子眼、激光、机械扳手、电子眼、充装夹具、充干粉管、排干粉阀以及灌装接口，流水线下方设置支脚，自动拧阀柜以及充装柜依次设置在流水线上，干粉灭火剂桶设置在流水线右侧，光电电子眼、激光以及机械扳手均设置在自动拧阀柜内部，电子眼、充装夹具以及灌装接口均安装在自动充装柜上，灌装接口通过充干粉管与干粉灭火剂桶连接，充干粉管上设置有排干粉阀，该设计可以3具筒体同时灌装及充干粉，灭火器灌装时间大约40s，每小时可以灌装180-250瓶，实现了拧阀及灌装一体化，提升了灌装效果。
