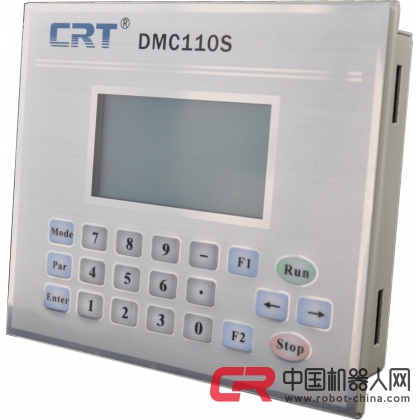

DMC110S步进电机运动控制器。该款控制器是科瑞特自动化DMC系列运动控制器产品之一,采用高性能的“MCU+FPGA”控制,配合中文屏幕液晶显示,系统功能 强大、外观大方,可完全替代“PLC+文本显示”,是开发高性能数控设备的首选。 该控制器和国内外同类高档控制器相比,先进的特点如下:
1.用户编程方便。DMC110S 控制器指令设置合理并简单,符合人们的思维习惯,不会在指令的熟悉上花费您太 多的宝贵时间;该控制器提供独立的编程环境,您可以随时对程序进行修改或重写;
2.控制单轴步进电机。DMC110S控制器驱动单轴步进电机,带有两个硬件限位点;
3.高速、高精准控制普通步进电机,最高速度可达5000转/分钟,突破传统步进电机低速的概念;理想梯形加速曲线,实现平稳快速起停,定位误差为零;
4.128×64 点阵的液晶显示。DMC110S控制器带有128×64点阵的液晶屏,显示内容可随时通过控制器自带的RS232接口由计算机下载;显示方式可以灵活编程,使用简单;
5.通用 16 个输入、8 个输出点,强大的逻辑控制功能。DMC110S控制器除了一套完整的步进电机控制口外,另有16个通用输入点(包括:两个限位点,一个运行、一个停止外输入点)、8个通用输出点,功能完全可以自定义,帮你实现任意简单或复杂的逻辑、点位控制;
6.支持手动指令代码编程和计算机编程下载。DMC110S控制器支持手动编程和计算机编程下载两种编程模式:手动编程界面友好、操作方便;计算机编程有单独的编译软件,并可帮你自动找错,使用简单。
1、功能特点
适用于单轴步进电机的各种场合控制应用;
控制轴数:单轴;
中文点阵液晶显示(128×64点阵)和21键薄膜开关;
坐标参数支持相对坐标和绝对坐标;
独有立即数和寄存器两种寻址指令;
提供运算指令,可进行复杂控制;
16个通用输入点(包括两个硬件限位点)、8个输出点,实现各种复杂的逻辑、点位控制;
简单方便的键盘编程及上位机编程两种方式;
50多条指令组成完备的指令空间,帮您完成任意功能。
2、性能指标
输出脉冲频率:1~100KHz/轴;
控制步进电机转速最高达到5000转/分钟;
12KB用户程序空间,704条用户指令程序;
4KB用户参数存储空间,1024个参数,参数允许范围为:±999999999。
3、电气特性
工作电源:DC 24V;
输入检测口:24V开关信号(16路低电平有效)。
