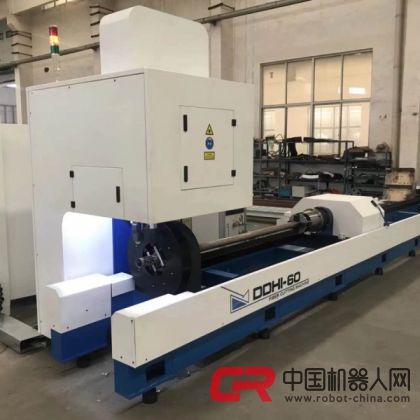

三维激光切管机管板一体机

点击图片查看原图
品牌: 大德激光、大德机器人
型号: RA20N
规格: 定制非标设备
单价: 1.00元/1
起订: 1 1
供货总量: 100 1
发货期限: 自买家付款之日起3天内发货
所在地: 江苏 无锡市
有效期至: 长期有效
最后更新: 2022-05-25 17:19
浏览次数: 4320
询价
公司基本资料信息

您还没有登录,请登录后查看详情

详细说明
   一般分为激光切管机和三维激光切割机,这两款产品都是我公司的核心产品,激光切管机、板管一体机可以实现平板、方管、圆管的切割;

三维激光切割机采用 开云电竞官网下载app+光纤激光器的组合进行加工,修边冲孔等工艺一次完成,切口整齐无需后道工艺再处理,大大缩短了工艺流程,降低了人工成本和模具费用的投入,也提高了产品档次和产品附加值。选配我公司的离线编程软件,通过数模直接生成切割轨迹,抛弃了繁杂的人工示教,更加适合小批量多批次的维修市场、新品试制和非标定制等一些个性化的切割需求。而且,投资高柔性高效率的激光切割设备,来代替昂贵的冲压设备和剪裁设备,可以更加灵活的更换产品,把握市场。
  耗电耗材:
  系统耗电:<8KW(根据选配激光器功率大小而异)
  零星耗材:<0.5元/小时(包括高功率激光器水冷系统的滤芯、切割头气嘴和切割头保护镜片)
  吹气费用:<6元/小时(以用纯氧辅助切割2MM内碳钢为例)
  性能指标:
  激光功率:1500W/300W/400W/500W/1000(根据工件材质和料厚可选)
  激光波长:1070NM
  工作区域:半径2米的半球形工作区域(选配半径2米的机械手)
  切割速度:0-15米/分钟(根据功率大小和工件材质与厚度可调)
  供电电源:三相交流380V
  用电功率:<8KW(根据选配激光器功率大小而定)
  冷却方式:风冷/水冷(根据选配激光器功率大小而定)
  切割头焦距:5-7英寸(根据工件厚度可选)
  机械手重复定位精度:±0.1MM
  机械手保护等级:IP65
  系统使用寿命:十万小时
  系统保修:1年
  系统选型:
  1.根据工件大小选配不同臂长的机械手。在置顶安装的情况下,机械手为半球面的工作区域,考虑到用户的实际加工情况和后期产品升级空间,建议采用臂长2.01米的机械手,可达直径3米的半球形加工区域。
  2.根据工件材质和厚薄选配不同功率级别的光纤激光器。金属的切割以碳钢、铝和不锈钢三种为代表,铝等为高反射材料,同样料厚情况下需选配更大功率的激光器,碳钢比较容易切割,典型参数为2MM内厚碳钢选用200W激光器。具体选型可接洽我公司工艺工程师。
  3.根据工件厚薄选配不同焦距的切割头,有3、5、7英寸可供选配。6mm以下薄板切割可选5英寸的中焦距切割头,6mm以上中厚板切割一般选用7英寸的长焦距切割头。
  4.根据实际需要选配离线编程软件。
  大德重工三维切割机系统的七大技术优势:
  1.因为采用了业内最高精度的史陶比尔机械手,本体较轻,切割速度快,在小弧度的精细切割和大边的高速切割方面具有明显优势,实际切割速度可以达到18米/分钟而无抖动,综合加工效率是其他品牌机械手组合的两倍,性价比高,还可以节约一组的材和人工,后期可以少追加设备也能满足产能要求。典型参数为0.8MM厚碳钢用300W激光器,大边的切割速度可达10米/分钟以上,采用400W激光器可达15米/分钟以上。有些品牌的机械手,因为自重高达四五百公斤,吊装后微小的抖动会通过2米臂长的放大,影响切割精度,所以不管用多大的激光器,实际切割速度一般不会超过6米/分钟。
  2.切割精度高。系统重复定位精度高达±0.1M,完全可以满足汽车钣金覆盖件行业的精度需求。可切割直径小至2MM的小圆,切割效果圆滑美观,目测无形变和毛刺。
  3.切割幅面大,实际死角小。选配臂长2.01米的机械手,除了实现直径达3米的半球形三维加工区域外,还可实现2.5米×1.25米的二维平面切割
  4.针对三维切割的现场情况,我公司自行开发了三维切割头,性能稳定,价格低廉,维修便捷。在汽车钣金覆盖件行业,工件的形变和破损会引起切割头的碰撞,加上工人操作的失误,切割头的碰撞与损坏更是不可避免的。而国外切割头的维修周期长,价格昂贵,耗材费用偏高。
  5.根据实际需要选配离线编程软件,可读取UG,SOLIDWORK等三维作图软件导出的vda,igs,x_t,sldprt,prt,stp,ipt,par等格式的数模,修改后直接生成切割轨迹,代替人工示教,简单易用。
  6.工业控制理念,模块化设计,全系统的防护等级为IP55,机械手防护等级更是高达IP65,系统集成度高,故障少,抗冲击振动,抗灰尘,无须光学调整或维护,真正适合于工业加工领域的应用。而其他同类产品为简单集成,设备的稳定性较差。
  7.系统的工艺性和易用性较好。我公司对史陶比尔的机械手软件做了大量的二次开发,很多人性化的功能可以实现,如专家数据库功能。不同的材质(如碳钢和镀锌板和不锈钢),不同的料厚,不同的速度,需要对应不同的激光功率和吹氧压力,我公司通过自行开发的数据库功能模块来实现参数的自动匹配,这就大大降低了对操作工人的要求,降低了对工人的管理难度。
