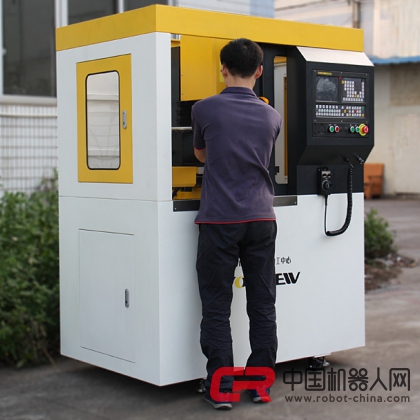

名称:小型五轴加工中心
显著特点
1、 使用220伏电压,占地小,耗电少,采用全封闭安全设计结构,提高观摩安全性的同时又保障机器的结构稳固性美观;
2、高强度树脂砂铸件,功能加大,5轴联动,配置M5五轴联动数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能;
3、配置精密高速主轴单100-24000rpm,变频G指令控制主轴转速,主轴电机功率1.5Kw;
4、配置6工位快速换刀系统,换刀时间4S,使用气压0.6 Mpa,可极大提高复杂产品的加工效率及加工精度;
5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高;
6、XYZ轴采用伺服电机,最快移动速度10000mm/min;
7、机器采用雷尼绍激光干涉仪精确检测,确保各轴精度背隙,保证定位精度;
8、带工冷冷却系统,配有5轴电子手脉三档可调极大地方便操作和对刀,机器配置有自动间歇润滑系统;
9、配有移动脚轮和水平脚垫,放便设备的移动与定位;
10、加工材料广泛,可以加工钢件、铜件、铝件、塑料件等。
适用行业:创客、创新实验室、高校或职业院校数控理实一体化技术培训教学,科研单位首板小零件加工等。
技术参数
●重复定位精度:0.02mm
●最大钻孔直径:10mm
●最大铣削直径:10mm
●工作台:450×160mm
●X\Y\Z轴行程:300\175\270mm
●A轴行程:+60~-120度
●C轴行程:360度
●刀库工位数:6工位
●最快换刀时间:4S
●轴联动性:5轴联动
●数控系统:M5五轴数控系统
●最快移动速度:10000mm/min
●最快切削进给:1-4000mm/min
●五轴减速结构:诣波减速
●电子手脉:5轴三档可调
●主轴端部至工作台面距离:320mm
●工作台面距地面高度:780mm
●工作台 T 型槽尺寸 :12 mm
●工作台 T 型槽个数:3
●主轴转速:100-24000 转/分钟
●主轴电机功率:1.5 KW
●系统分辨率:0.00125mm
●指令编程格式:全面兼容国际标准G代码和多种CAM软件(MasterCAM,UG等)
●使用气压:0.6Mpa
●润滑系统:自动润滑系统
●使用电源:AC220V/50Hz
●外形尺寸:1360× 990 ×1800 mm
●重量:500 kg
随机配件:工件冷却系统、电子手轮、刀柄、刀柄拉钉、刀柄扳手、ER锁夹头、麻花钻头1把、铣刀2把、平口钳、双头扳手、外六角螺栓、垫圈、T形螺母、脚轮4个,水平脚垫4个,数控系统说明书、数控系统电气接线说明书、硬件说明书
