BenchMark 450 主要技术参数 |
XY 精度:E2=(2.5+5L/1000)微米
Z 精度:E1=(2.0+8L/1000)微米 （ 带TTL激光和可选5倍镜头）
英制单位 |
公制单位 |
|||||||
测量范围 |
18" X18"X6" |
450x450x150毫米 |
||||||
尺寸 |
48" X45"X67" |
1210x1140X1700毫米 |
||||||
负载能力 |
65千克 |
|||||||
台面分辨率 |
0.5微米 |
|||||||
光学 |
双重放大 (物镜 X) |
|||||||
低 |
0.8 |
1.0 |
2.5 |
5.0 |
10.0 |
25.0 |
||
高 |
3.2 |
4.0 |
10.0 |
20.0 |
40.0 |
100.0 |
||
标配物镜 |
1X |
|||||||
可选物镜 |
0.8X,2.5X,5X |
|||||||
照明 |
LED 背光,LED 同轴面光 |
|||||||
可选特征 |
多色可编程环形灯 (PRL) |
|||||||
Ronchi 栅格自动聚焦 |
||||||||
TTL 激光 |
||||||||
旋转分度工作台 |
||||||||

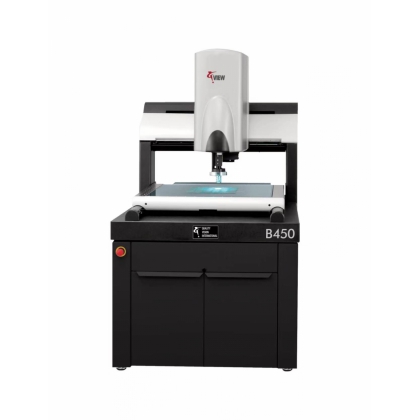

BenchMark 450 拥有中程测量范围，高精度，适应于复杂封装以及注塑部件。
BenchMark 安装有桥接器，分离了X,Y轴的运动，从而不会互相造成影响，此类设计可使设备在台面运动上完整性和精度达到最大化，这种桥接类型也使得取放大产品更加效率，可使机器误差最小化，BenchMark系列设备非常紧密，总空间误差少于 5 英尺。
双重光学放大，可选TTL激光传感器使得BenchMark 适合于多种应用，包括注塑部件、丝网印刷模具、印刷电路板、焊锡膏环氧胶点、精密机械部件等
