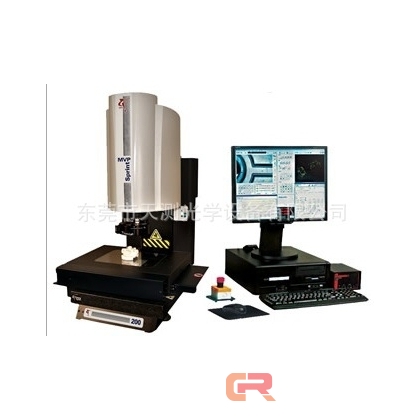

符合您要求和预算的测量系统
StarLite 型号从 200到300 都属于精密仪器设计,更容易聚焦和工件定位.
StarLite是检测和测量应用上理想的选择,例如塑料, 医疗设备和产品, 汽车行业, 航空航天,电子行业等更多.
StarLite 特征:
- 高分辨率数码彩色相机
- 精密变焦光学
- 机械轴承 XYZ 平台
- 放大倍数 34x 到 176x
- 侧悬挂的 Z 轴可调节
- 粗/细 XY 调整
- 坚硬花岗岩结构
花岗岩,大行程系统
StarLite 系统以花岗岩为底座,拥有不同方位的平台行程, 手动 X-Y定位控制, 侧悬挂Z轴定位 ,可进行粗细调节控制 , 6:1 自动化变焦光学以及高分辨率数码彩色相机.
半自动测量结构
StarLite系统包含可编程性能,可以得到一致的,可重复的测量结果 .Measure-X®测量软件可以为广泛的普遍尺寸测量提供测量结果. 几种照明选项,包括强大的 VectorLight™也可以适用. 完全可以控制的照明可以确保得到高质量影像.
规格参数 |
X-Y 轴 |
英制单位 |
公制单位 |
XY 行程(StarLite 200) |
8" X6" |
200X150mm |
XY 行程(StarLite 250) |
12" X6" |
300X150mm |
XY 行程(StartLit 300) |
12" X12" |
300X300mm |
XY精度(StarLite200,250) |
E2=(3.5+6L/1000)um |
|
XY 精度 (StarLite 300) |
E2=(4.5+6L/1000)um |
|
光栅尺分辨率 |
0.00004" |
1.0um |
Z-轴 |
||
Z 行程 |
6" |
150mm |
Z 精度 |
E1=(7.0+8L/1000)um |
|
光栅尺分辨率 |
0.00004" |
1.0um |
光学性能 |
||
工作距离(带 VectorLight) |
2.75" |
70mm |
放大倍率 20" 显示器 |
35X 到 175X |
|
视场 |
0.070"-0.35" |
1.8-8.9mm |
物理特性 |
||
载重 |
50lbs |
23kg |
相关环境 |
||
温度,安全操作 |
59°F-86°F |
15°C-30°C |
达标温度 |
68°F±2°F |
20°C±1°C |
