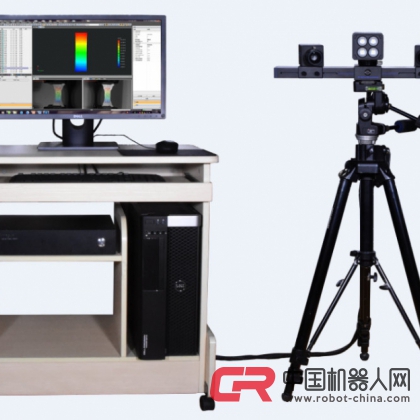

非接触式高温高速应变位移测量分析系统

点击图片查看原图
品牌: 西博三维科技
型号: vpdic
单价: 面议
起订: 1 套
供货总量: 999 套
发货期限: 自买家付款之日起15天内发货
所在地: 江苏 苏州市
有效期至: 长期有效
最后更新: 2025-03-28 09:05
浏览次数: 1838
询价
公司基本资料信息

您还没有登录,请登录后查看详情

详细说明
非接触式高温高速应变位移测量分析系统

1.工作原理

采用高分辨数字工业摄像机,并选用合适的镜头,视频测量仪器可以对小到1mm、大到超过100m的被测物进行测量。

此仪器采用亚像素技术。亚像素技术,是一种图像计算方法,一般情况下,图像的最小单位是像素,即是说,图像是有一系列的像素点组成。但是,利用这种亚像素技术,可以将一个像素再进行细分,认为一个像素是有多个亚像素组成。比如:通过一种计算方法,可以把一个像素细分成10个亚像素,这样的话,可以识别的最小单位由原来的一个像素,变成1/10个像素,那么测量精度也就提高了10倍。此仪器在测量小试样的时候,可分辨1/500个像素。

视频测量仪器利用本公司专利的图像计算方法,利用亚像素技术,可精确测量摄像机图像上目标点的位置。不需要设定专门的目标点。比如以下特征点都可以用做测量的目标点。

l 自然的纹理(比如:建筑物的表面特征)

l 标记笔做的标记

l 喷漆产生的斑点

2.使用意义

2.1 功能

准确跟踪视频中目标点的位置,一个目标点相当于一个位移传感器,两个目标点相当于一个应变传感器。

² 可实时精确测量三维参数:

位移 应变

距离 角位移

速度 加速度

泊松比

应力/应变曲线、模数(需要另外提供载荷信号)

² 可实时测量多个目标点,目标点的数量取决于所用计算机的性能。

² 可同步测量多个参数;比如:同时测量位移、变形、泊松比等等。

可拍摄实验过程,后期对录像进行再分析。

2.2 优点(与传统接触式传感器相比)

非接触式应变位移测量仪与传统的传感器相比,在保证测量精度高(应变精度5个微应变,位移精度0.05微米)的情况下,可以进行:

非接触式测量 动态实时测量 同步多点测量 同步测量多个参数


此仪器可以解决接触式传感器普遍遇到的一些问题。比如:小试样、大变形、表面光滑等等。具体区别见下表:

非接触式应变位移测量仪

传统传感器(如:引伸计、应变片等)

性能

可能遇到的问题

工作方式

非接触式

接触式

打滑(特别是在疲劳试验时)

无法固定在试样上

试样断裂可能损坏传感器

测量对象

所有材质的试样;

试样尺寸范围广

常规尺寸的材料

特殊材料无法测量

小试样无法测量

大试样需要贴大量应变片

测量量程

任意设定标距

从几个毫米,到几米均可

容易超出量程

测量环境

宽泛:高温、潮湿、高速等

常规条件

测量方向

平面内任意方向

多点同时测量

单一方向

测量不同方向需要更多的应变片

可测参数

位移、应变、泊松比等等

一种传感器实现一种功能

非接触式应变位移测量仪,可以解决接触式传感器存在的以上问题。

3.用途及测量案例

非接触式应变位移测量仪可以动态实时测量应变、位移、泊松比等等。广泛应用于:材料测试领域、结构检测领域、组合件测量领域。

3.1 材料测试领域

3.1.1测量精度(材料力学测试)

在材料领域里,主要是用于测量小试样的变形。广泛应用于各种力学试验机上,作为一种非接触式的多点式引伸计进行使用。

这时采用材料测试专用镜头,非接触式应变位移测量仪的测量精度为:

应变:5个微应变

位移:0.05微米

3.1.2应用领域

l各种材料的力学测试(可与试验机相连)。

比如:金属、塑料、橡胶、复合材料、高分子材料、混凝土、皮革、光纤、薄膜、木材、岩土、生物材料等等

l 可调整标距

l 可实现测量信号的反馈控制

比如:与疲劳试验机相连,实现应变信号的反馈控制。

l特殊条件下的测量:

高温测量:800度以上时,可能需要滤光片

高速冲击、高频振动:需要高速摄像机

损伤和破坏性实验:

疲劳试验、测泊松比、裂纹的繁衍 等等

3.2 土木矿业测试领域

3.2.1测量精度(土木矿业领域力学测试)

在土木矿业领域里,主要是用于测量大型结构件的变形。广泛应用于各种振动台上,作为一种非接触式的多点式位移计和应变片进行使用。

这时采用土木矿业领域专用镜头,非接触式应变位移测量仪的测量精度为:

应变:50个微应变

位移:0.01毫米

3.2.2应用领域

l各种混凝土墙体模型破坏实验。

l 各类建筑物模型振动台实验

l相似材料模拟实验

l压缩实验

l结构件的检测

3.3 机械测试领域

3.3.1测量精度(机械领域力学测试)

在机械领域里,主要是用于测量大小机械结构件的变形。广泛应用于各种实验环境,作为一种非接触式的多点式位移计和应变片进行使用。

这时采用机械领域专用相机和镜头,非接触式应变位移测量仪的测量精度为:

应变:50个微应变

位移:0.01毫米

3.3.2应用领域

l汽车整车及各部件的各类工况实验

l 风洞实验

l高速冲击实验

l高温环境实验
