不插卡 力控怎么与plc连接 形成无线自组高速通讯网络

在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。用户会选择方式是因为传输速度有保障，而选择无线方案是因为不想开挖电缆沟，或者布线不方便，不但施工麻烦也会徒增成本。这里所介绍的无线方案通信距离从几米到1公里，与布线施工的成本（材料、人工、时间）进行综合比较的话，无线是更为经济和实施简便的组网通讯方案。
本方案以力控软件和2台西门子S7-200SMART为例，介绍力控与多台 PLC的ModbusTCP/IP协议无线通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

一、方案概述

无线网络图 ▼

二、测试设备与参数

● 西门子PLC型号：S7-200Smart × 2台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块
● 通讯接口：RJ45接口
● 通讯协议：ModbusTCP/IP协议

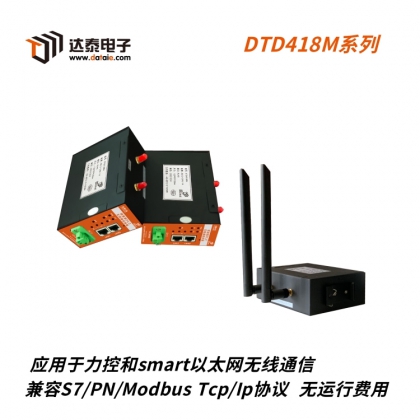

达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

◆ 可以直接代替有线线，实现无线组网；

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

1、上位机与DTD418MB接线：

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

把该例程拷贝到力控软件工程目录下。
如下图目录所示路径，搜索项目，启动开发

2.组态测试界面

3.IO设备组态

分别为两台200SMART进行变量组态

六、PLC参数设置

七、测试方法
