高压盾构机橡套电缆UGEFP/UGEFPT 橡胶线

常见型号： UGEFP 、 UGEFPT

工作电压：6/10KV、8.7/15KV

用途：适用于额定电压不超过6/10kV、8.7/15KV盾构机、矿山设备、堆取设备或类似设备系统配电网中的电源连接。也可做地铁建设、露天矿、及港机上变压器连接用高压电缆。

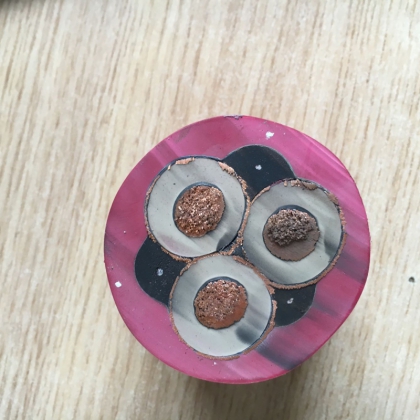

盾构电缆结构：

导体采用第5种镀锡软铜导体（无氧镀锡软芯铜丝）结构，导体绝缘动力线芯采用三元乙丙橡胶（XJ-30），地线芯为半导电橡胶。外护套为氯化聚乙烯或其他相当材料的混合物(XH-03)；绝缘屏蔽两种型号有所不同，UGEFP绝缘屏蔽是橡胶型半导电外屏蔽，UGEFPT绝缘屏蔽是橡胶型半导电外屏蔽+半导电带+金属/纤维编织(兼做地线)。护套颜色为红色或黑色(由买卖双方协定)。

最小弯曲半径：6D (D为电缆实际外径)

温度等级：

导体最高运行温度：+75℃；使用环境温度：-20℃~+45℃

电缆敷设温度：不低于0℃(环境温度低于0℃时，应对电缆进行预热)

局部放电

1.73U0电压下放电量不大于20pC

成品电压试验

6/10kV动力线芯：30.5kV/5min

8.7/15KV动力线芯：30.5kV/5min

导体电阻20℃：根据VDE 0295及IEC 60228第5类，多股裸铜丝或镀锡铜丝

绝缘电阻：≥ 600 MΩ/km（20℃）

敷设方式：

矿山地面敷设或轨道上

盾构电缆性能：

高耐磨性：由于矿石对电缆的磨损非常厉害，所以电缆的外护套必须能够经受住矿石长时间的摩擦而不损坏。

高抗拉性：一般在矿石开采中电缆的使用长度比较长，地面的摩擦力很大，所以在反复移动使用中对电缆的拉力会非常大，这就需要电缆的抗拉性很强，保证电缆在拖拽中不会出现芯线的断裂。

抗扭转性：因为电缆在井下巷道中需要长距离的拖动，有时还要在巷道中转弯，这势必造成电缆的弯曲扭转，所以就要求电缆的抗扭转性能特别强，电缆不会因为扭转而变形，护套不会开裂。

防水性、耐腐蚀性：在地下矿石开采中，可能会有水或腐蚀性液体，所以盾构电缆还需有足够的防水性和耐腐蚀性。

高压盾构机橡套电缆UGEFP/UGEFPT 8.7/15KV3*70+3*35/3# 3*70+3*35/3+16# 3*70+3*35#高压盾构机电缆，其它相关型号、电压、规格电缆可以配套订制。
