一、产品介绍
达泰1系无线开关量传输装置-DTD110HY，可以直接代替有线进行点对点、一点对多点、多点对一点的开关量信号单双向传输。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，有效传输距离50KM，后期无运行费用，配置防雨机箱，防护等级IP45。提供1-99路开关量信号（信道数可定制）输入及输出功能，发射端与接收端成套使用。无线通讯装置发射端可接入开关量信号，例如，浮球开关，PLC，电磁阀等设备；输出端可接入数显表，DCS，PLC等设备。在使用时，外接220V电源并接入对应信号线即可实现开关量信号的无线通讯。（野外使用，可采用太阳能供电方式）
主要应用场合与行业：产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过8年以上。工业级远距离无线传输装置可以实现的功能有：实时监测山上水池液位的变化；自动控制水泵的启停；堆取料机、卸料车等移动大型机器的就地控制站与PLC之间的无线通讯；推轿车、拦焦车、熄焦车之间的无线互锁功能；推焦车除尘系统的无线控制。
二、产品选型
达泰 1 系无线开关量信号传输装置-DTD110HEY
无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，plc无线通信模块，无线通信模块，远距离无线模块，无线远程模块，焦化无线联锁
三、应用背景
金牛天铁煤焦化有限公司(以下简称金牛天铁)成立于2007年，注册资金6.6亿元，是由冀中能源股份有限公司和天津铁厂各出资50%组建的大型现代化煤焦化工企业。原名为天津天铁冶金集团有限公司，位于河北省邯郸市涉县更乐镇。金牛天铁原有两座7m 60孔大型复热式焦炉，配套有一套190T/h干熄焦装置及备煤、炼焦、煤气净化和公辅设施，是国内引进使用此先进工艺的企业之一，具有节能、环保、高附加值等优势。经营范围包括焦炭、煤气、化产品、干熄焦发电等项目。
无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，plc无线通信模块，无线通信模块，远距离无线模块，无线远程模块，焦化无线联锁
四、现场需求
焦炉机械设备包括装煤车、推焦车、拦焦车和熄焦车。焦炉机械设备室外露天工作，受气候等条件的影响严重；人工操作作业使操作工容易疲劳，人眼定位准确度差；受电磁、噪声等干扰因素的影响，对讲机很难保证语言清晰准确。同时，人工操作生产效率低，容易发生操作失误，酿成事故。
无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，plc无线通信模块，无线通信模块，远距离无线模块，无线远程模块，焦化无线联锁
五、无线解决方案
金牛天铁煤焦化厂区需要对焦炉机械设备包括装煤车、推焦车、拦焦车和熄焦车进行无线技改，实现在主控室能够远程无线监控“四大车"作业。

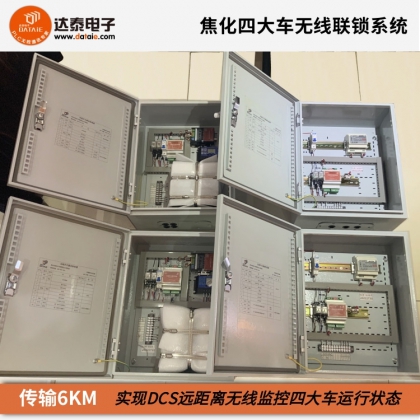

根据现场情况，PLC 无线通讯专家决定采用一套达泰无线开关量信号传输装置——DTD110HEY 来实现用户的需求，每台 DTD110HEY 无线终端提供4 路开关量输入（DI）和 4路开关量输出（DO）功能。分别在中控室DCS系统控制柜和“四大车"操作室的 安装一台 DTD110HEY 无线开关量信号传输装置。完成焦化“四大车"的协同工作，并显示主控室下达的计划参数和相关设备的运行状态，以便操作人员及时掌控其他设备的动向，并做出相应指令。实现焦炉机械设备与DCS系统之间无线互锁通讯，提高了生产效率以及节省了人力、时间等成本。
无线通讯方案示意图 ▼
六、无线方案的好处
1.节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。
2.安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
3.数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。
4.运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。
5.完备的售后服务：具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。
无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，plc无线通信模块，无线通信模块，远距离无线模块，无线远程模块，焦化无线联锁
七、成功案例
▶ 邯郸钢铁集团，天车与地面无线遥控
▶ 山西长治市钢铁集团有限公司，钢厂生产车间无线遥控
▶ 江西新余钢厂，天车无线遥控多套并行运行
▶ 大连特钢，移动的车子和地面PLC开关信号无线通讯，300米
▶ 中色镍业有限公司（缅甸分公司），粉碎机上开关信号和地面控制柜PLC之间信号互锁，500m
▶ 奇瑞汽车股份有限公司，S7-1200PLC和AB1756PLC之间无线通讯，50米
▶ 山西永鑫煤焦化有限责任公司，车间报警信号传到监控室，500m
▶ 国家能源集团煤焦化有限责任公司，推焦车和地面除尘系统应用
▶ 湖北江环环保科技有限公司，拦焦车和PLC柜之间无线控制，3千米
▶ 云南安化有限责任公司，16路开关量报警信号无线传输
▶ 华能玉环电厂，运输皮带上2个限位开关和4个卸船厂无线控制1发4收，200米
▶ 江阴苏龙热电有限公司，码头装/卸船机运行、故障、急停等信号传输到程控中心DCS，5KM
▶ 持续更新
