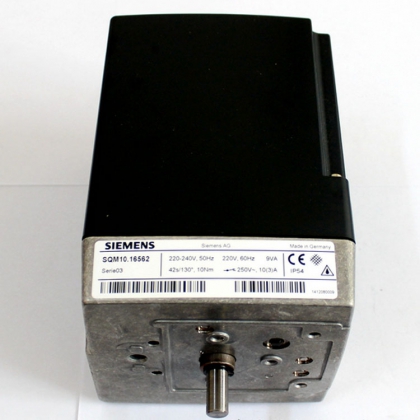

西门子伺服电机SQM10.16562

西门子伺服电机SQM10.16562
上海泉轩机电 186 、1656、7658
SQM…电动执行机构，即伺服电机，用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。
SQM1 扭矩10Nm，SQM2 扭矩20Nm。SQM1 行程时间14 100s，SQM2 行程时间29 66s。
结构特点
执行器外壳，上海泉轩机电耐压和抗热塑料壳体组成。 颜色: 黑灰色。
齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。
执行器带自锁的同步电机。
凸轮触点地调整
使用可调整的凸轮。
凸轮边上的刻度指示凸轮触点的角度。
凸轮可以手动调节或是使用附带地扳手或类似的工具完成。
其他
内置的：在齿轮传动机构的一端开头标记。
电器联接：螺丝端子。
传动齿轮：传动齿轮带自润滑并且无需维护。
驱动轴：与传动机构的前端顺利吻合。
固定和安装：传动机构的前端作为安装的表面，通过 3 个 M5 的螺纹孔固定。
