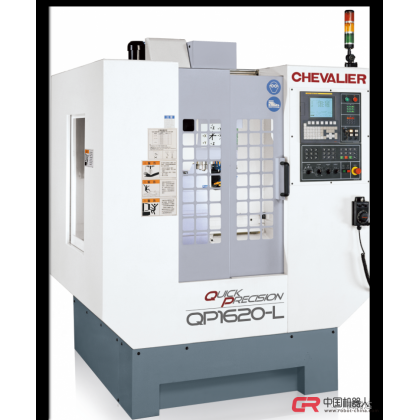

QP1620-L 立式高速综合加工中心机 线轨

项 目

QP1620-L

主轴转速

10000rpm

12000rpm

15000rpm

工作台

工作台面积

700 x 320 mm (27.6"x 12.6")

T形槽（数量x尺寸x距离）

3X14mmx110mm(3x0.55"x4.3")

工作台最大负载

250 kg (550 lbs)

行程

X轴行程

520 mm (20.4")

Y轴行程

400 mm (15.8")

Z轴行程

380 mm (15")

主轴

主轴端至工作台面距离

150-530 mm (5.9"~20.9")

主轴中心至机身前缘距离

400 mm (15.7")

主轴端锥度

BT40

BT30 (Opt. CT30/DIN30)

主轴转速

皮带式：100~ 10000 rpm

直结式: 120~12000 rрm

直结式:150一15000 rрm

主轴直径

60mm (2.3")

50mm (2")

进给

快移速度（X/Y/Z）

48/48/36m/min.(1891/1891/1417IPM)

切削速度

1-10000mm/min(0.04~394IPM)

精度

VDI 3441(ISO 10791)

定位精度

±0.005mm(±0.0002")

重覆精度

±0.003mm(±0.0001")

自动刀具交换

刀具数量

刀臂式：20+1

刀柄规格

BT40

BT30 (Opt. CT30/DIN30)

换刀时间

T一T : 1.0秒, cC一C: 2.0秒

最大刀具直径（有邻刀）

80 mm (3.14")

最大刀具长度

200 mm (8")

最大刀具重量

5 kg (11 lbs)

马达

主轴马达

皮带式：5.5kw （7.5 HP）

直结式：5.5kw（7.5 HP）

直结式：3.7kw （5 HP）

进给马达X， Y， Z

1.2/1.2/1.2kW

切削液邦浦马达

0.4 HP (0.85 Bar, 120L/min)

其它

电源容量

15 kVA

气压容量

5 kg/cm2 (80PSI), 200L/min

机械尺寸（WxL xH）

1680 x 2541 X 2339 mm(66"x 100"x 92")

机械重量

2300kg (5060 lbs)
