FSG-H818CNC丨FSG-B818CNC成型磨床

型号：FSG-H818CNC/FSG-B818CNC

品牌：台湾福裕CHevalIER

品名：数控平面磨床 线上动平衡

机械介绍

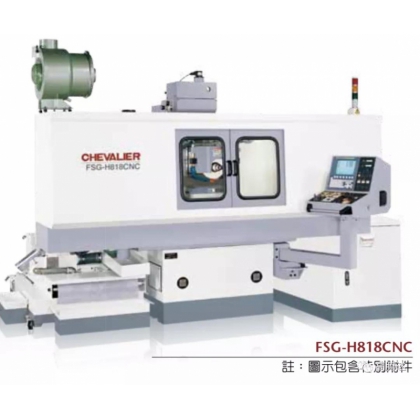

FSG-H818CNC· FSG-B818CNC高效率CNC成型磨床

FSG-H818CNC & FSG-B818CNC本系列为一高精度、高效率、多功能、配备主轴伺服马达及 CNC控制之成型磨床。集结数十位各部门工程师，针对现在及未来精密工业发展、对于形状复杂、难研削材料、及高精密、高效率的需求，而设计适合于模具、机械、汽车、航空、电子零件之加工，及自动化之生产。

• 高精度

为达到高精度0.001mm的实现，本机前后机构采线性轴承轨道，精密级滚珠螺秆配合伺服马达驱动，能达到高精度的成型研磨。

• 高效率

集中式操作控制；配合 FANUC 0iM控制器，各种动作皆可由程式输入。并可同时研磨不同形状的工作物，由工件摆放开始、以至砂轮修整、粗磨、精磨一次完成。

• 多功能

平面、沟槽、节距、阶梯、轮廓、分度等多功能研磨。能适合各种工件的需求，并且左右可作缓进给研磨，更扩大研磨领域。

• 防水系统

密闭式防水罩配合强力冷却系统，能够有效冷却工件所产生的高温，预防烧焦及变形，保持工件的高精密度。

• 升降前后驱动

升降前后两轴均采用精密级滚珠螺秆，配合伺服马达驱动，可发挥高寿命、精度维持之特长，且故障率低。

• 平稳顺畅的工作台进给（FSG-H818CNC）

工作台采用油压驱动，并有两段速度控制，可作缓进给研磨与快速研磨，能适合各种工作需求。

• 平稳精确的工作台进给（FSG-B818CNC）

工作台采用精密滚珠螺秆，配合伺服马达驱动，能够作精确定位及缓进给研磨。

• 整体性的结构

整体化的铸件构造，能够承受重切削，配合特殊的缓进给功能，能够进行深切缓进研磨。同一工件亦可再作快速研磨，使研磨效率大为提高。

研磨功能

• 分割研磨

配合立式或卧式分度盘及夹具可研磨各种等分的形状及切槽

• 阶梯研磨

不等高之平面能一次设定砂轮修整。

• 侧边斫磨

两侧边能一次设定砂轮修整补正及研磨

• 深切缓给研磨

用于成型、沟槽、平面等各种形状，能提高工作效率。

• 沟槽研磨

细沟槽研磨可采用深切缓给研磨，用于陶瓷材料有非常好的效果。

• 冲头研磨

各类型冲头使用缓给研磨能高效率加工完成

机械结构

主轴（含散热装置）

精密主轴选用六个超精密斜角滚珠轴承支撑，使主轴能承受重负荷研磨。主轴空压冷却系统，将温升降至最低，使主轴维持高精度。（空压机为特别附件）

排水特色

上底座的排水槽，特别设计大容量、大斜度，能够容纳大量的切削液，并且迅速的排放干净，不会造成积水现象。

防水罩

全密闭式的防水罩，由于采全密封形式，故安全性高、防水效果好，在做强力冷却时，最能发挥其功能。

操作箱

控制面板上有荧幕显示，能显示座标位置及程式执行情形，使操作者知道目前加工状况是否正确。控制箱亦可移动到舒适位置，以方便使用者操作。

体成型的底座

特殊造型的底座，采一体成型铸造，强度高、稳定特佳，提高机台的使用年限。

升降检出机构

检出器机构位于升降滚珠螺秆之上端，配合离合器可直接检出，提高升降精度减少误差，并可增加寿命。

升降轨道 （818CNC）

机身与主轴座使用硬化处理及精研磨之滑轨，滑轨间经由耐磨滑片（Turcite-B），为消动介质，经精密的刮花处理，再配合精密级滚珠螺秆传动，可使砂轮在0.001mm （0.00005"）之微调进给时能够很精确的到达定位。

润滑系统（818CNC）

配备的自动润滑油箱，将润滑油途至每个机构及轨道，作强制给油润滑，并设有安全开关，当润滑油压未达到设定压力时，即无法启动机械，提高了机械的寿命及精度。

左右机构（B818CNC/C1224CNC）

滑板采用双V轨道及贴 Turcite-B耐磨胶，阻力小、寿命长，配合精密级的滚珠螺秆，更能表现精确、平稳，特别适用于精确定位及深切缓给。

1.主轴座升降导轨

2.主轴座升降滚珠螺杆

3.下底座前后导轨

4.前后滚珠螺杆

5.上底座导轨

6.左右滚珠螺杆

7.自动润滑油箱

8.流量调整阀

9.注油器
