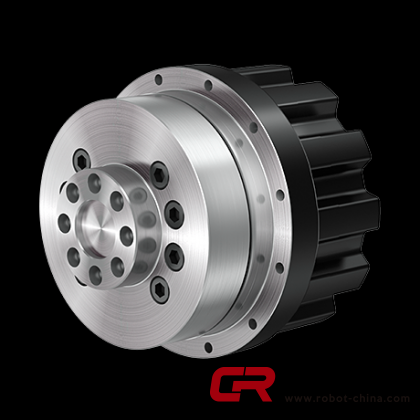

GH系列是可以高速旋转的精密齿轮箱型
减速机。是一款能够同时兼顾高速以及高刚性的减速机。同时齿轮箱型的构造使其能够对应各公司的伺服电机,润滑脂预封入等特点也进一步方便用户使用。
产品特点
• 高速旋转(Max.270rpm)
• 主轴承内置
• 附带对应各公司的伺服电机安装连接件
• 已封入润滑脂
• 高耐久性(可承受额定转矩7倍)
• 高加速性能(额定转矩的3倍为止)
产品应用
机器人行走轴
6轴&龙门架
滚珠丝杆驱动轴
AGV驱动
运送皮带轮驱动轴
GH7(法兰型)
性能参数
额定转速:50rpm
额定转矩:69Nm
启动、停止容许转矩:206Nm
瞬时最大容许转矩:480Nm
连续运转时的容许输出转速:150rpm
间歇运转时的容许输出转速:270rpm
齿隙/空程:Max6.0arc.min.
额定寿命:6,000h
GH17(法兰型)
性能参数
额定转速:50rpm
额定转矩:167Nm
启动、停止容许转矩:500Nm
瞬时最大容许转矩:1,166Nm
连续运转时的容许输出转速:150rpm
间歇运转时的容许输出转速:270rpm
齿隙/空程:Max6.0arc.min.
额定寿命:6,000h
GH24(法兰型)
性能参数
额定转速:50rpm
额定转矩:235Nm
启动、停止容许转矩:706Nm
瞬时最大容许转矩:1,646Nm
连续运转时的容许输出转速:150rpm
间歇运转时的容许输出转速:250rpm
齿隙/空程:Max6.0arc.min.
额定寿命:6,000h
GH40(法兰型)
性能参数
额定转速:50rpm
额定转矩:392Nm
启动、停止容许转矩:1,176Nm
瞬时最大容许转矩:2,744Nm
连续运转时的容许输出转速:150rpm
间歇运转时的容许输出转速:250rpm
齿隙/空程:Max6.0arc.min.
额定寿命:6,000h
GH100(法兰型)
性能参数
额定转速:50rpm
额定转矩:980Nm
启动、停止容许转矩:2,942Nm
瞬时最大容许转矩:6,865Nm
连续运转时的容许输出转速:65rpm
间歇运转时的容许输出转速:135rpm
齿隙/空程:Max10.0arc.min.
额定寿命:6,000h
标注: 1.额定转矩是指以额定输出转速运转时体现额定寿命的力矩值,并非是显示负荷上限的数据。
标注: 1.额定转矩是指以额定输出转速运转时体现额定寿命的力矩值,并非是显示负荷上限的数据。
2.容许力矩根据推力负荷会有所变化。
3.容许输出转速根据运行率有时会受到发热的影响。
每个周期的运行率超过50%,或在超过连续运行时容许输出转速的情况下使用时,请向本公司查询。
